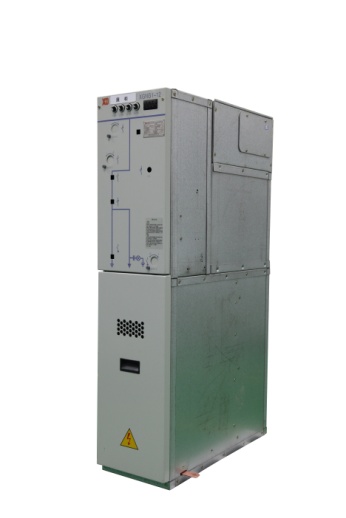

XGNG1-12箱型牢靠式固体绝缘交流金属关闭开关装备
概述
XGNG1-12系列固体绝缘环网柜是一种中压二次配电开关装备，具有优异的绝缘性能和清静性能，可使用高海拔、重腌臜、有凝露等场合，作为分合负荷电流、过载电流及短路电流之用。
产品特点
u 分相绝缘？榻峁；
u 真空灭弧室作为开断元件；
u 直动式隔脱离关；
u 具有关合能力的直动式接地开关；
u 熔断器装置在环氧熔断器筒中，配有接地开关；
u 收支线接纳标准T型外锥电缆；
u 主母线接纳插接式固体绝缘母线；
u 绝缘？榈目涨荒诔溆懈稍锏难顾蹩掌；
u 产品形状尺寸（宽×深×高mm）：375×960×1685（负荷开关柜、断路器柜）
420×960×1685（组合电器柜）。
主要手艺参数
序号 |
项 目 |
单位 |
参数 |
负荷开关 |
组合电器 |
断路器 |
1 |
额定电压 |
kV |
12 |
2 |
额定频率 |
Hz |
50 |
3 |
额定电流 |
A |
630 |
125 |
630 |
4 |
1min工频耐压 |
对地、相间 |
kV |
42 |
隔离断口 |
48 |
5 |
雷电攻击耐受电压 |
对地、相间 |
kV |
75 |
隔离断口 |
85 |
6 |
额定短时电流 （有用值） |
主回路 4s |
kA |
20 |
接地开关 2s |
接地毗连回路 2s |
kA |
17.4 |
7 |
额定峰值耐受电流(峰值） |
主回路 |
kA |
50 |
接地开关 |
接地毗连回路 |
kA |
43.5 |
8 |
额定短路关合电流(峰值） |
主开关开关 |
kA |
50 |
80 |
50 |
接地开关 |
50 |
9 |
负荷开关额定有功负载开断电流 |
A |
630 |
/ |
/ |
10 |
负荷开关额定闭环开断电流 |
A |
630 |
/ |
/ |
11 |
负荷开关5%额定有功负载开断电流 |
A |
31.5 |
/ |
/ |
12 |
额定电缆充电开断电流 |
A |
10 |
|
25 |
13 |
组合电器额定短路开断电流 |
kA |
/ |
31.5 |
/ |
14 |
组合电器额定短路关合电流 |
kA |
/ |
80 |
/ |
15 |
机械寿命 |
主开关 |
次 |
5000（负荷开关） |
10000断路器 5000隔脱离关 |
接地开关 |
次 |
3000 |
16 |
分、合闸装置和辅助回路的额定电源电压(Ua) |
V |
DC110, DC220，AC220 |
|
|
|
|
|
|
|
|
